实验室拟态存储的项目需要通过lvs-nat模式通过lvs服务器来区隔内外网的服务，所以安全防护的重心则落在了lvs服务器之上。笔者最终选择通过firewalld放行端口的方式来实现需求，由于firewall与传统linux使用的iptable工具有不小的区别，接下来通过博客来记录一下firewalld的配置流程。
1.firewall服务的简介：
firewalld提供了一个 动态管理的防火墙，用以支持不同网络区域的规则，分配对一个网络及其相关链接和界面一定程度的信任。它具备对 ipv4 和 ipv6 防火墙设置的支持。它支持以太网桥，并有分离运行时间和永久性配置选择。它还具备一个通向服务或者应用程序以直接增加防火墙规则的接口。
上述内容是来自rethat官方文档的说明，看起来不知所云。所以笔者在这里简单介绍一下firewalld的定位与传统的iptable存在什么样的不同：
- 动态防火墙
firewalld 提供的是动态的防火墙服务。配置的改变可以随时随地立刻执行，不再需要保存或者执行这些改变。而iptable的部分，每一个单独更改意味着要清除所有旧有的规则和从 里读取所有新的规则，相对来说firewalld的方式会更加灵活。
- 区域隔离
firewalld 提供了区域隔离的服务，也就是说类似于window之中的公共网络与内部网络的区别，可以通过不同的区域的配置对应的规则来实现不同的网络规则服务。通过区域规则的方式，可以让防火墙的工作更加的灵活。

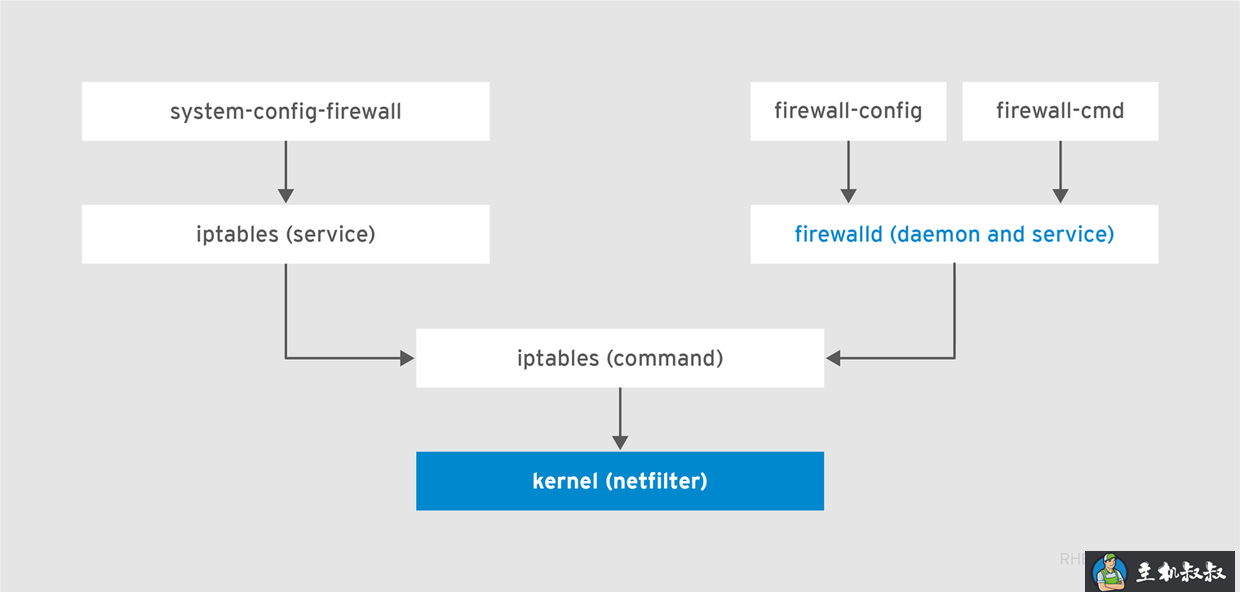

如图所示，firewalld的防火墙本质上是建立在原生的iptable防火墙之上的抽象层，通过定制规则的方式来利用iptable的功能，所以两个防火墙是上下级并行工作的关系,最终都需要落地到内核之中的netfilter来实现网络包的过滤，来简化防火墙的工作流程。（传统iptable的“四表五链”实在是有够复杂~~囧rz）
爱主机评测网，最优惠主机信息推荐,便宜VPS分享,香港CN2
2.系统环境：

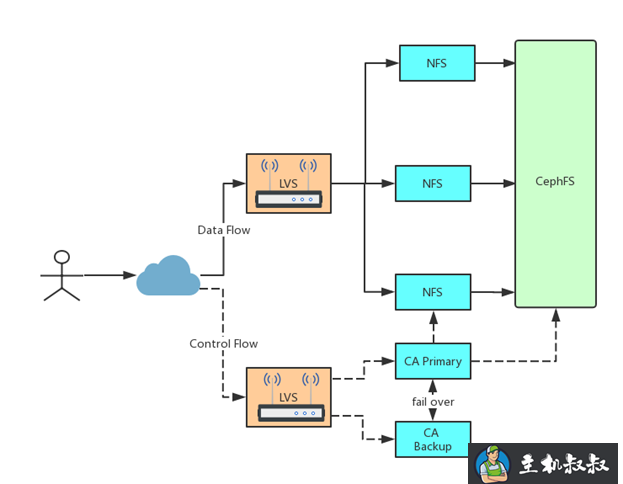

如下图所示,这里需要在lvs的服务器需要部署firewall的防火墙，这里笔者仅简要梳理一下一台lvs服务器的工作：
系统平台：centos 7
lvs服务器: 双网卡
- 外网地址：219.223.199.154
- 内网地址：192.168.1.17
对外服务器:
- 服务器a：192.168.1.11
- 服务器b：192.168.1.14
在这里，外网地址之上需要开放的端口为10086端口，通过该端口进行转发。而内网地址之上并不设置限制，我们认为是安全的网络环境。
3.配置流程：
firewalld的配置可通过三种方式：
- firewall-config
一个图形化的用户接口的配置工具
- firewall-cmd
一个命令行的用户接口的配置工具
- 静态xml文件配置
firewalld 的配置设定存储在/etc/firewalld/ 目录下的 xml 文件里。可以通过查看和编辑这些 xml 文件，来实现firewall的配置。
之后笔者的配置流程主要是基于firewall-cmd命令展开，首先启动firewall服务：
|
1
|
systemctl start firewalld.service //启动firewalld服务 |
接下来，开放外网网卡的对应的tcp端口，这里笔者选择public区域，也就是双网卡同时开放端口。
|
1
|
firewall-cmd --zone=public --add-port=10086/tcp --permanent |
该命令的配置了public区域添加10086的端口，后续的参数–permannet则代表永久添加。也就是一次写入，后续重启之后依然生效。在firewall之中支持如下不同的区域区隔与过滤规则，之后不同的配置可以参考下面的内容：
区域
过滤规则
|
1
2
3
4
5
6
7
8
|
source: 根据源地址过滤interface: 根据网卡过滤service: 根据服务名过滤port: 根据端口过滤icmp-block: icmp 报文过滤，按照 icmp 类型配置masquerade: ip 地址伪装forward-port: 端口转发rule: 自定义规则 |
之后通过lvs配置好下图是通过ipvsadm配置好的转发机制：
通过外网尝试连接外网的ip地址，219.223.199.154:10086，发现并无法联通后端服务器的服务，也就是运行在192.168.1.11与192.168.1.14的服务器。
调用ipvsadm -lcn命令之后，发现内网的转发出现了问题：
通过抓包发现lvs服务器在内网网卡192.168.1.17上的通信包被拦截，于是继续通过firewalld-cmd命令开发内网网卡的端口,将内网网卡加入trusted区域:
|
1
|
firewall-cmd --zone=trusted --add-interface=enp3s0 |
接下来可以看到开放了对应内网网卡到trusted，trusted区域允许所有通信包放行，因为内网是相对安全的环境，所以并不存在很大的影响，调用：
|
1
|

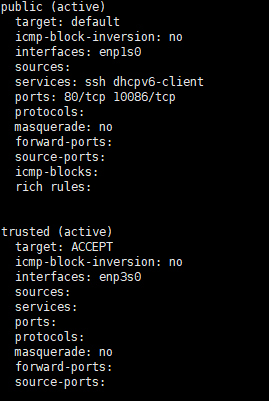

firewall-cmd --list-all-zones |
命令展示firewall的配置结果，public与trusted区域都出于active状态，外网服务能够正常连接内网的端口服务了。

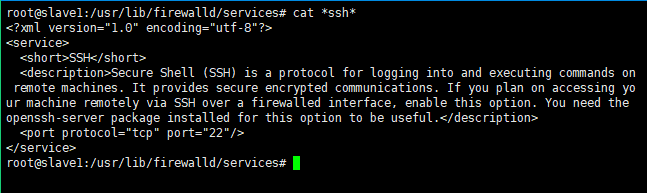

可以看到上述public的设置之中涉及到了对应的ssh服务于dhcpv6-client的服务，在firewalld之中是可以直接通过服务来放行对应的内容，也就是上文参数service,详细的配置参数需要在目录/usr/lib/firewalld/services之中进行配置，我们尝试打开上文ssh服务的内容：
由上文的配置内容可见：所谓的服务配置防火墙，本身也是通过标注协议与端口的方式进行的，只不过是用服务的逻辑进行包装了。至于使用哪种形式，各位见仁见智了。
小结
梳理了一下在lvs下双网卡firewalld的配置流程。debian系列的发行版也是大同小异，只不过firewalld工具需要自行使用apt-get进行安装。上述内容若有疏漏，望各位指点斧正。
